液壓抓梁深水起重的眼睛
——WTDC型網絡水下監視系統的應用
一、產品市場概況
水電站在機組檢修或防汛時，經常需要用到門機來提落閘門。目前水電站門機大多采用液壓抓梁，一旦抓梁沒入水中，如何確保在水下時抓梁與閘門穩定及精確的連接與脫開，關系著閘門能否正常完成起落，是整個吊裝工作的關鍵。抓梁在水下10多米至100多米的環境下工作，工況復雜，各種不確定因素讓水下啟閉閘門處于一種不能完全受控的狀態，讓廣大的水電人頭疼至今。那么怎樣才能知道抓梁在水下的工作狀態呢，是不是可以給抓梁裝上一雙眼睛呢？
針對行業痛點，微特自主研發的WTDC型網絡高清水下監視系統，攻克了溫差，照明、密封及傳輸一系列難關，成功將在200米水下工作的抓梁狀態以實時圖像清晰的展現在起重機司機面前，畫質清晰，仿佛猶如一雙明亮的眼睛，讓起重操作變得如此得心應手，為電站的安全運行提供了有效的技術保障。

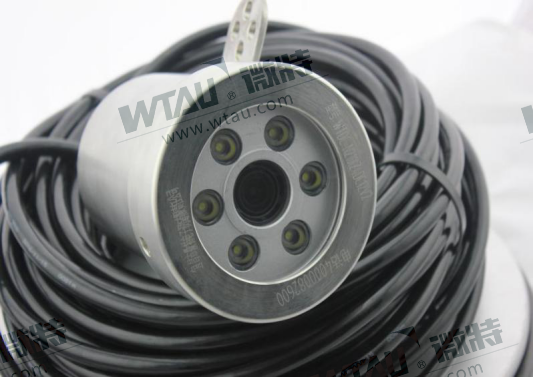

WTDC-N210LZ4DC12V2型水下高清數字?jǐn)z像頭
WTDC-N210LZ4DC12V2型水下高清數字?jǐn)z像頭具有成像清晰細膩，色彩豐富，防深水等優點；采用先進的編碼壓縮技術，優異的自動聚焦和自動曝光技術，具有聚焦準、速度快，曝光效果佳等特點，其構成包括安裝在液壓抓梁上的高清攝像頭，攝像頭的視頻信息經信號電纜傳輸至水下密封盒，通過深水信號電纜傳輸至監控室內的液晶顯示器和硬盤錄像機。微特高清數字?jǐn)z像頭能清晰的觀測到液壓抓梁的穿、脫銷過程，加裝整套可視化系統后保障了起重設備在水下作業的安全可視性，使水下穿銷動作具有雙重保障，進而提高液壓抓梁運行的安全性，保證能及早發現水工金屬結構產品在運行過程中的問題并及時處理，從而降低了設備運行的安全風險，大大加強了在機組檢修工作中閘門穿退銷動作的安全可靠性，操作人員能夠從人機界面中直觀的看到抓梁退銷全過程的工況信息。

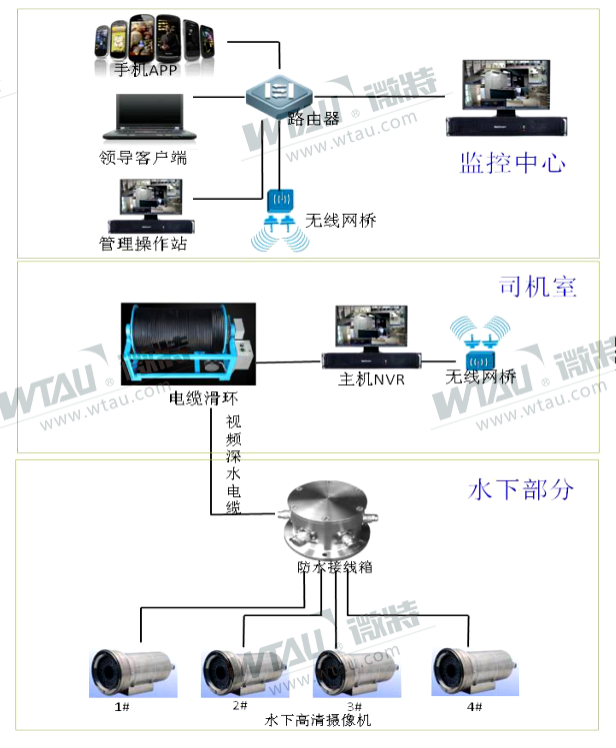

WTDC型網絡高清水下監視系統拓?fù)鋱D

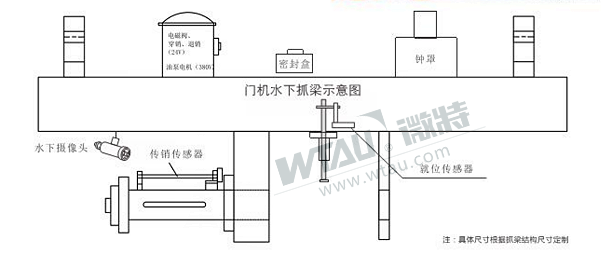

WTDC型網絡高清水下監視系統安裝示意圖
二、產品主要特點
WTDC型水下高清數字?jǐn)z像頭采用國際先進的設計理念，選用高清數字?jǐn)z像頭，密封工藝先進，傳輸距離遠，成像清晰，具有如下特點和創新點：
1、信號傳輸距離長，通訊穩定。
現有市面上的其它競品大多采用模擬信號輸出，抗干擾能力弱，傳輸距離受限制。
微特WTDC水下高清數字?jǐn)z像頭采用數字信號機芯，抗干擾能力強，匹配專用的傳送器，傳輸距離可達到300米。而且傳輸僅需要2根電纜就可以將視頻信號傳輸至司機室操作臺。多個攝像頭可以共用信號線，對施工及安裝特別方便。
2、遠程網絡升級及遠程維護。
微特WTDC水下高清數字?jǐn)z像頭在現場可以自定義IP地址，可以無縫隙的接入到原視頻系統，用戶不用擔心IP地址沖突所帶來的的困擾，且可以將攝像機接入局域網，遠程升級及遠程維護。
3、高清圖像。
微特WTDC水下高清數字?jǐn)z像頭多顆LED燈珠照明，且采用獨立電源供電。微特?cái)z像機采用全自動對焦功能，使用更加的方便，先進的視頻壓縮技術，壓縮比高，處理靈活，超低碼率。
4、密封性能。
每一個微特WTDC水下高清數字?jǐn)z像頭在出廠時除常規質量檢測外，還需要通過壓力測試機模擬進行3MPa水壓試驗，經72小時試驗，數據信號傳輸及密封性能完成達到要求的產品準予出廠，有效保證每一支攝像頭的質量達標。

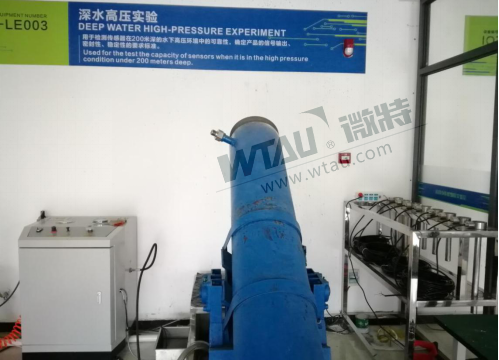

微特傳感器物聯實驗——深水壓力試驗機
三、產品應用案例
微特WTDC型網絡水下監視系統于2014年首先應用于清江隔河巖電廠，經過近幾年設計及工藝不斷改進提升，產品先后成功應用于葛洲壩、糯扎渡、功果橋、龍羊峽、拉西瓦、向家壩，錦屏一級、寶珠寺、紫坪鋪、五強溪、凌津?yàn)?、小三峽等全國50多家大中型水電站。

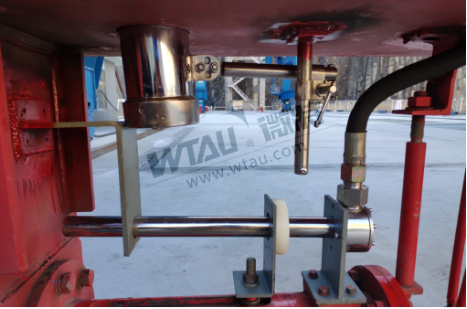

WTDC型水下攝像頭及WT-CM穿銷傳感器安裝于錦屏一級電站

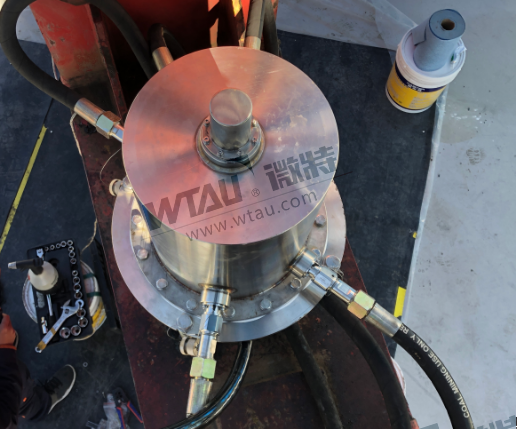

WTDC型水下監視系統抓梁防水接線盒與快速防水插頭的應用
2019年4月26日14時許，向家壩電廠起重金結分部6號機組尾水管檢修門提門作業組，按照檢修計劃正準備給尾水肘管充水平壓時，臺車司機通過對講機傳來異常激動的聲音：“我在液壓抓梁水下探頭傳來的畫面里看見大魚了！”
向家壩尾水臺車司機室監控畫面驚現大魚出沒
而這一驚喜發現的背后，正是得益于WTDC型網絡水下監視系統的加裝。2018年12月，經過微特工程師緊張細致的工作，成功完成了向家壩電廠尾水臺車水下監視系統的安裝及水下聯調，順利通過業主三級驗收，項目達到優良。而在司機室監視畫面出現的大魚，正是來自于WTDC型水下攝像頭傳來的數據。后經漁類放流站專家現場確認，本次在水下探頭出現的大魚正是國家一級保護動物“長江鱘”，而且在向家壩電廠6號尾水管不足20平方米的空間里，居然一次出現了7條“長江鱘”，實屬罕見，也見證了國家在保護水資源、保護環境方面做的工作起到了良好效果。

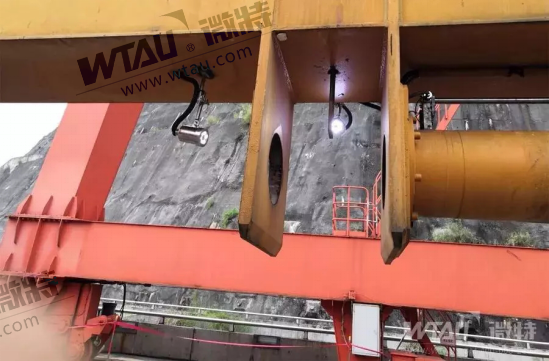

WTDC水下高清數字?jǐn)z像頭在向家壩水電廠門機上的應用

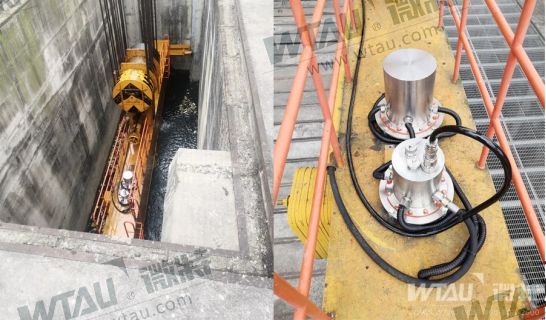

WTDC水下監視系統雙防水接線盒布置在向家壩水電廠門機上的應用

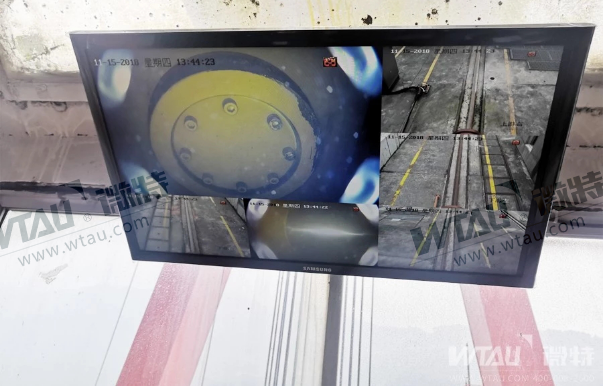

水下視頻成像效果好，清晰可辨
四、未來展望
“未雨綢繆，防微杜漸”是安全生產的根本，水電站作為安全生產的重點單位，任何一道工序的安全規范操作都至關重要。對于承擔防汛泄洪、機組檢修等吊裝任務的水電站門機，其抓梁在水下的穩定運行是完成吊裝工作的關鍵，微特作為長期致力于水電站門機液壓抓梁水下監視系統研發、生產及服務的廠家，一直倍感責任重大，多年來從不間斷對產品研發設計，由微特自主創新完成的水電站門機液壓抓梁全行程RS485穿銷傳感器數字檢測系統、高清水下視頻系統、不銹鋼液壓泵站系統及全新的密封工藝，正在越來越多的為全國的眾多水電站服務，為保障水電站門機的安全運行發揮著重要作用。
微特技術有限公司 水電事業部
服務熱線：400-008-2600
做起重機安全監控管理產品，是一家起重機安全管理公司。微特存在的意義就是為了保障起重機運行更安全，管理更輕松。我們的首要責任就是避免起重機工作過程中的事故發生,同時為起重設備的管理者提供有價值的管理信息。
