近日，由微特技術有限公司負責的廣西銀河電站閘門遠程控制系統順利驗收，并交付使用。
銀河水電站水頭落差為500米。分為前池閘門控制和大壩閘門控制，前池閘門用于控制發電進水，距離發電廠房12公里。大壩有三扇閘門，主閘門為卷揚式閘門，用于控制進水廊道進水和泄洪；廊道尾水閘門為卷揚式閘門，用于廊道排沙；引水隧洞進水控制閘門為螺桿式閘門，電站大壩距發電廠房68公里。各閘門并沒有配置遠程控制系統，閘門控制室距離當?shù)刂蛋嗍逸^遠，對閘門的監視及控制極為不便。

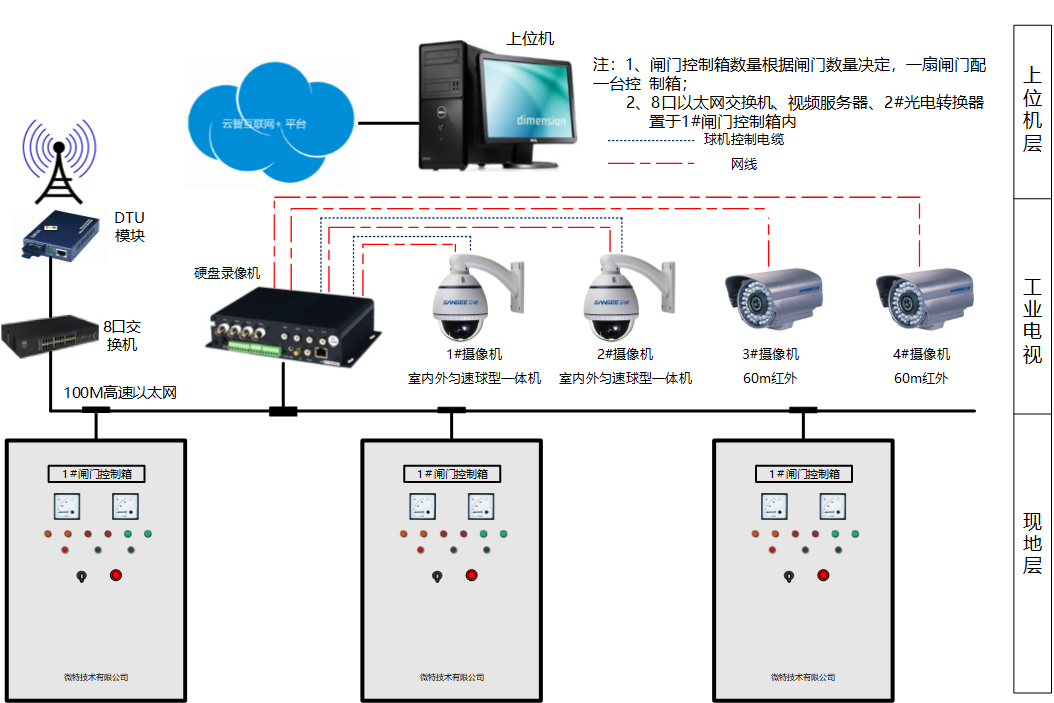

▲系統結構圖
由微特為客戶提供的技術解決方案，全系統采用4套閘門現地操作箱和一套可編程控制單元及相關配套通信設施。采用可編程控制器控制方式設計?，F(xiàn)地控制單元完成對閘門的數據采集及數據預處理，負責通過網絡傳送數據信息，并自動服從上位機的命令和管理。

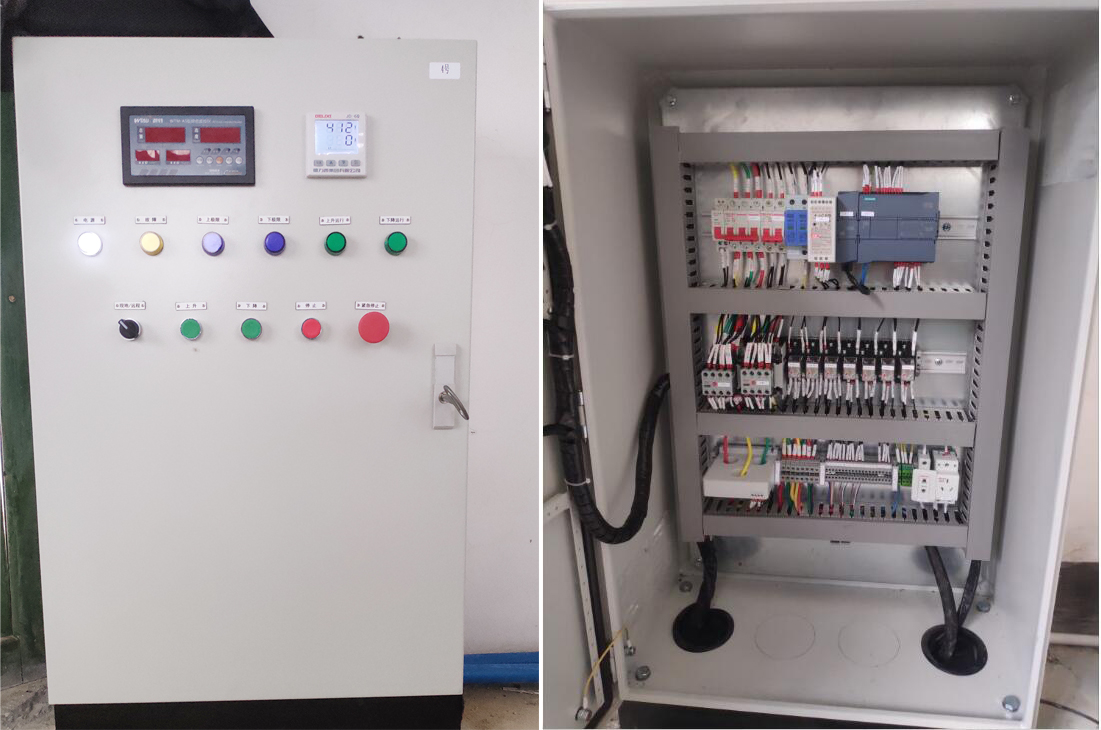

▲現地控制柜
工業視頻子系統包括攝像機、傳輸、控制、顯示、存儲5大部分。攝像機通過線纜將視頻圖像傳輸?shù)娇刂浦鳈C(jī)，控制主機再將視頻信號分配到監視器，通過控制主機，操作人員可發出指令，對攝像機的上、下、左、右的動作進行控制及對鏡頭進行調焦變倍的操作，并可通過控制主機實現在多路攝像機的切換。利用特殊的錄像處理模式，可對圖像進行錄入、回放、處理等操作，使錄像效果達到最佳。
▲中控室遠程控制終端
該系統的投入使用，實現了閘門24小時在線監測，實現了現地和遠方雙回路控制。為客戶的設備在線監測控制提供了可靠技術支撐。為設備的安全運行提供了可靠保障。
